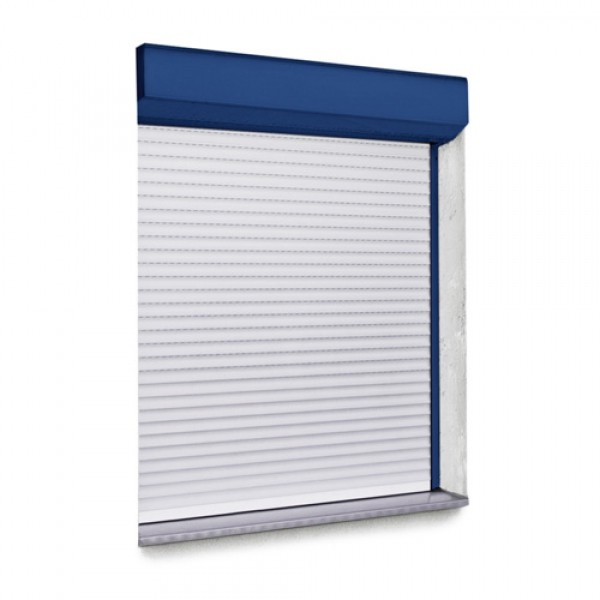

    Ecoline Vorbaurollladen
    • Millimetergenauer Zuschnitt auf Ihr Wunschmaß
    • Wählbare Kastenformen, Motorisierungen, Bedienarten und Farben
    • Auch mit integriertem Insektenschutz im Rolladenkasten
    Zurücksetzen

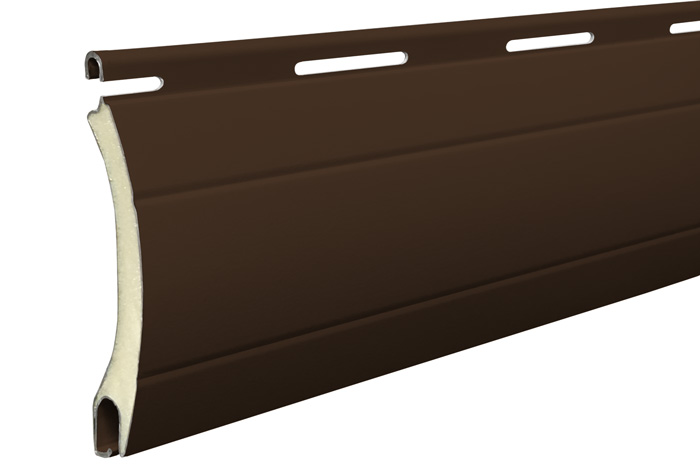

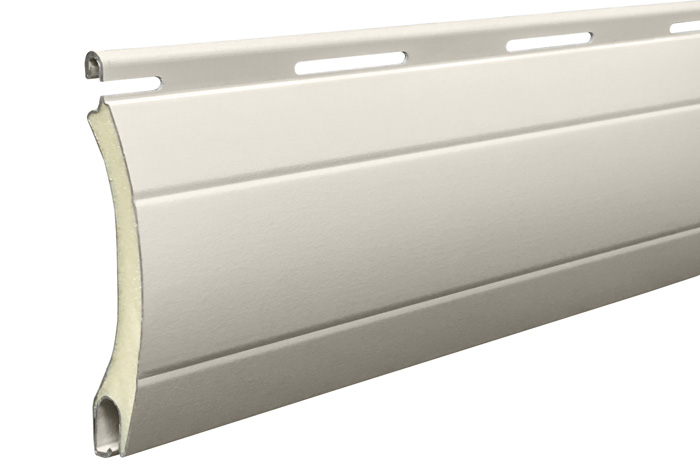

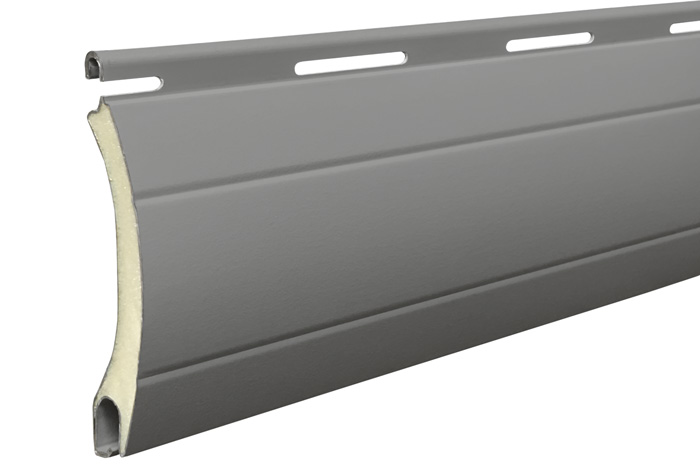

    Die Vorbaurolläden von Rolloscout können mit Kunststoff- oder mit Aluminium-Behängen gefertigt werden. Bei beiden Varianten sind die Lamellen gegen seitliches Verschieben arretiert. Die untere Abschlussschiene ist eine Aluminium-Endleiste mit eingezogenem Gummikeder. Die Endschiene wird in Kastenfarbe ausgeführt.

    Informationen zu den Profil-Baugrenzwerten

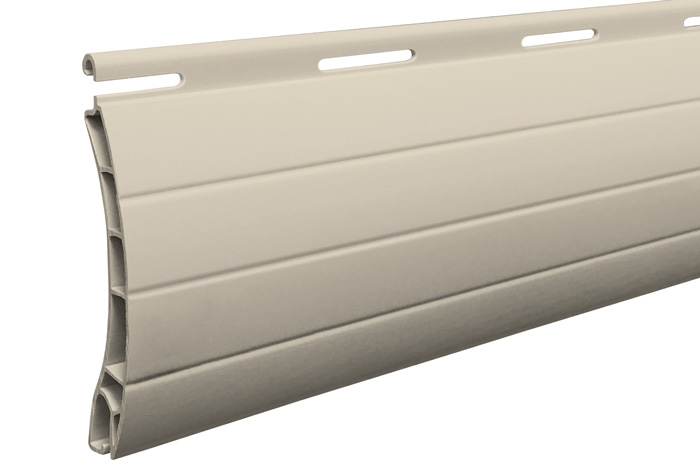

    Kunststoff-Profil Mini PK37

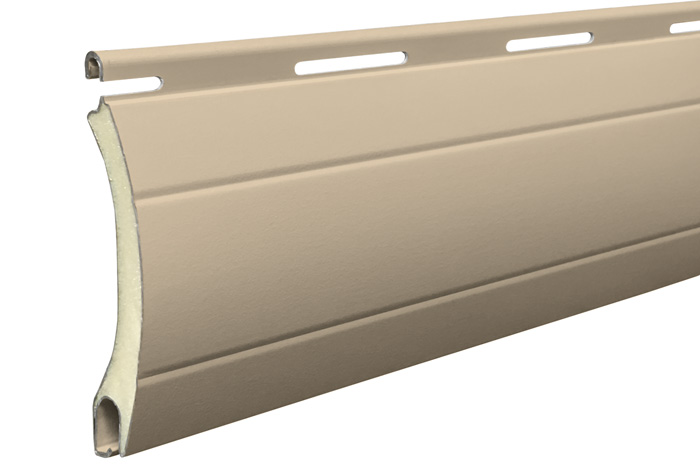

    Aluminium-Profil Mini PA39

    Mit dem Kunststoff-Profil Mini PK37 können Kastenbreiten bis zu 160 cm erreicht werden. Die erlaubte Verarbeitungsfläche beträgt 3,0 m².

    Breitemax. Höhe
    500 - 10003000
    11002700
    12002500
    13002300
    14002100
    15002000
    16001900

    Mit dem Aluminium-Profil Mini PA39 können Kastenbreiten bis zu 320 cm erreicht werden. Die erlaubte Verarbeitungsfläche beträgt 6,0 m².

    Breitemax. Höhe
    500-20003000
    21002800
    22002700
    23002600
    24002500
    25002400

    Alle Angaben in Millimeter! 10 mm = 1 cm

    Mehr Informationen
    Zurücksetzen
    Zurücksetzen
    Zurücksetzen

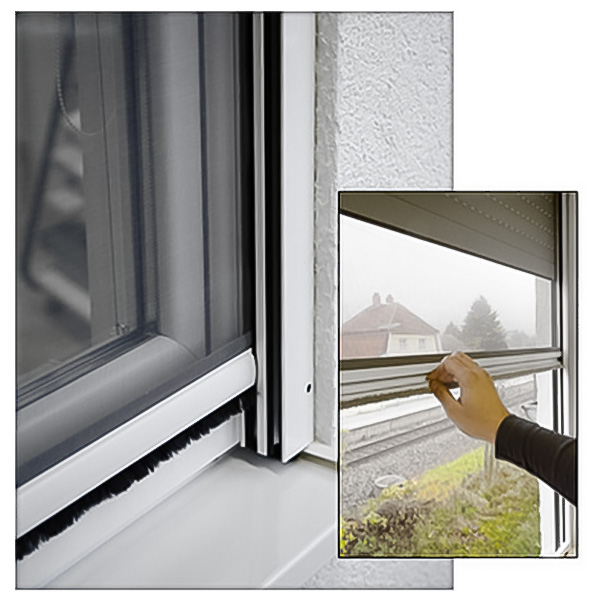

    Integrierter Insektenschutz im Detail

    Das integrierte Insektenschutzrollo

    Die Abwicklung des integrierten Insektenschutzrollos erfolgt über eine Federzugwelle im Inneren des Rolladenkastens (ähnlich eines Rollos). Der Insektenschutz wird seitlich in seperatem Führungslauf der Führungsschiene, also zwischen Fensterscheibe und Rolladenbehang geführt.

    Eine Zugkordel sowie das patentierte Klicksystem in der Endleiste ermöglicht einfachste Einhandbedienung. Die Endleiste verfügt über eine Dichtbürste, damit Insekten nicht über den kleinen Spalt zwischen Endleiste und Fensterbrett ins Innere gelangen können.



    Beachten Sie! Bei Auswahl des Insektenschutzes vergrößert sich der Platzbedarf im Rollladenkasten.
    Es wird automatisch die nächstmögliche Größe des Kastens sowie der Führungsschienentyp 53/43 IS (integrierter Insektenschutz) ausgewählt.

    Mehr Informationen
    Zurücksetzen

    Kastengrößen für den Kastentyp eckig 45°

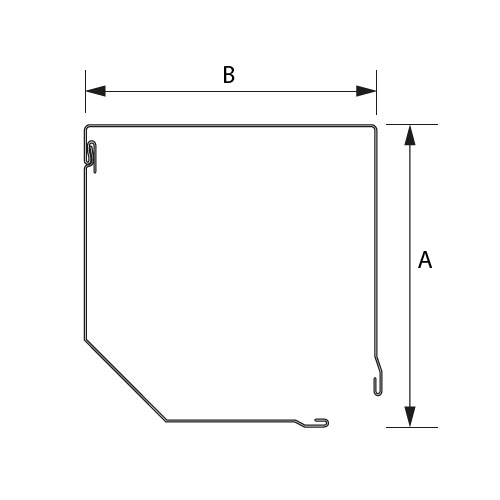

    eckige Kastenform - Bemaßungsprofil

    Kasten eckig 45°

    Die eckige Kastenform kann sowohl rollgeformt als auch strangepresst gefertigt werden. Klicken Sie einfach auf die von Ihnen gewünschte Ausführung des Kastens um Informationen zu den maximalen Grenzwerten des eckigen Kastens in Abhängigkeit z.B. der Bedienart, zum Kastentyp, den Rolladenmaßen sowie den Profilen zu erfahren.

    Informationen zu Profil-Baugrenzwerten - rollgeformt

    Angaben in mm

    Gurtzugbedienung

    KastentypMaß AMaß BProfil PK37Profil PA39
    137139 mm137 mmbis 1890 mmbis 1560 mm
    150153 mm150 mmbis 2230 mmbis 1960 mm
    165167 mm165 mmbis 2610 mmbis 2390 mm
    180183 mm180 mmbis 3100 mmbis 2950 mm
    205207 mm205 mmbis 4550 mmbis 4320 mm

    Motorbedienung

    KastentypMaß AMaß BProfil PK37Profil PA39
    137139 mm137 mmbis 1780 mmbis 1440 mm
    150139 mm137 mmbis 1780 mmbis 1440 mm
    165167 mm165 mmbis 2390 mmbis 2280 mm
    180183 mm180 mmbis 3060 mmbis 2790 mm
    205207 mm205 mmbis 4110 mmbis 4050 mm

    Integrierter Insektenschutz

    KastentypMaß AMaß BProfil PK37Profil PA39
    150153 mm150 mmbis 1100 mmbis 1100 mm
    165167 mm165 mmbis 1700 mmbis 1500 mm
    180183 mm180 mmbis 2400 mmbis 2300 mm
    205207 mm205 mmbis 2400 mmbis 2400 mm

    Kastengrößen für den Kastentyp halbrund

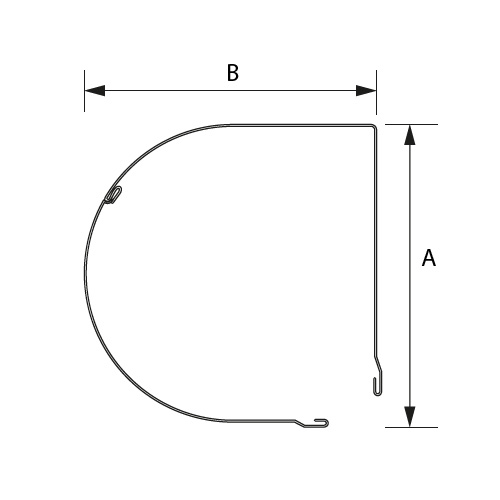

    halbrunde Kastenform - Bemaßungsprofil

    Kasten halbrund

    Die halbrunde Kastenform kann sowohl rollgeformt als auch strangepresst gefertigt werden. Klicken Sie einfach auf die von Ihnen gewünschte Ausführung des Kastens um Informationen zu den maximalen Grenzwerten des halbrunden Kastens in Abhängigkeit z.B. der Bedienart, zum Kastentyp, den Rolladenmaßen sowie den Profilen zu erfahren.

    Informationen zu Profil-Baugrenzwerten - rollgeformt

    Angaben in mm

    Gurtzugbedienung

    KastentypMaß AMaß BProfil PK37Profil PA39
    137141 mm147 mmbis 1820 mmbis 1560 mm
    150154 mm160 mmbis 2200 mmbis 1040 mm
    165168 mm175 mmbis 2680 mmbis 2430 mm
    180184 mm190 mmbis 3510 mmbis 3260 mm
    205206 mm217 mmbis 4590 mmbis 4370 mm

    Motorbedienung

    KastentypMaß AMaß BProfil PK37Profil PA39
    137141 mm147 mmbis 1710 mmbis 1410 mm
    150154 mm160 mmbis 2120 mmbis 1920 mm
    165168 mm175 mmbis 2570 mmbis 2320 mm
    180184 mm190 mmbis 3360 mmbis 3060 mm
    205206 mm217 mmbis 4110 mmbis 4130 mm

    Integrierter Insektenschutz

    KastentypMaß AMaß BProfil PK37Profil PA39
    150154 mm160 mmbis 1100 mmbis 1100 mm
    165168 mm175 mmbis 1700 mmbis 1500 mm
    180184 mm190 mmbis 2400 mmbis 2300 mm
    205206 mm217 mmbis 2400 mmbis 2400 mm

    Informationen zu Profil-Baugrenzwerten - stranggepresst

    Angaben in mm

    Gurtzugbedienung

    KastentypMaß AMaß BProfil PK37Profil PA39
    137142 mm147 mmbis 1820 mmbis 1560 mm
    165175 mm170 mmbis 2680 mmbis 2430 mm
    180185 mm190 mmbis 3510 mmbis 3260 mm
    205212 mm217 mmbis 4590 mmbis 4370 mm

    Motorbedienung

    KastentypMaß AMaß BProfil PK37Profil PA39
    137142 mm147 mmbis 1710 mmbis 1410 mm
    165175 mm170 mmbis 2570 mmbis 2320 mm
    180185 mm190 mmbis 3360 mmbis 3060 mm
    205212 mm217 mmbis 4110 mmbis 4130 mm

    Integrierter Insektenschutz

    KastentypMaß AMaß BProfil PK37Profil PA39
    165175 mm170 mmbis 1700 mmbis 1500 mm
    180185 mm190 mmbis 2400 mmbis 2300 mm
    205212 mm217 mmbis 2400 mmbis 2400 mm



    Mehr Informationen
    Zurücksetzen
    Zurücksetzen
    Zurücksetzen
    Zurücksetzen
    Zurücksetzen
    Zurücksetzen
    Zurücksetzen
    Zurücksetzen
    Zurücksetzen
    Zurücksetzen
    Zurücksetzen
    Zurücksetzen
    Zurücksetzen
    Zurücksetzen
    Zurücksetzen
    Zurücksetzen

    Beachten Sie!

    Bei RAL-Sonderfarbe werden Kasten, Führungsschiene und die Endleiste pulverbeschichtet! Bei den gewählten Sonderfarben „ähnlich RAL“ handelt es sich zwar um RAL Töne, diese können sich aber leicht von den RAL Farben bei stranggepresstem Material (Schienen, Kasten, Endleiste) unterscheiden. Die Farbe wirkt minimal anders.

    Mehr Informationen
    Zurücksetzen
    Zurücksetzen

    Führungsschienenabschlüsse unten für Führungsschienen im Vorbaurolladen

    Abschlüsse der Führungsschienen

    Sie können die Führungsschienen mit unteren Abschlüssen versehen lassen. Die Abschlüsse verhindern, dass bei Montage auf der Wand der Rolladen unten aus der Führungsschiene läuft.

    Bei Montage in der Fensterlaibung (wenn die Führungsschienen auf die Fensterbank auflaufen), entsteht bei Führungsschienen mit unteren Abschlüssen jedoch zwischen Fensterbank und Rolladen ein etwa 5 mm breiter Spalt, durch den Lichteinfall möglich ist.

    Mehr Informationen
    Zurücksetzen
    Führungsschienenabschlüsse unten für Führungsschienen im Vorbaurolladen

    Abschlüsse der Führungsschienen

    Sie können die Führungsschienen mit unteren Abschlüssen versehen lassen. Die Abschlüsse verhindern, dass bei Montage auf der Wand der Rolladen unten aus der Führungsschiene läuft.

    Bei Montage in der Fensterlaibung (wenn die Führungsschienen auf die Fensterbank auflaufen), entsteht bei Führungsschienen mit unteren Abschlüssen jedoch zwischen Fensterbank und Rolladen ein etwa 5 mm breiter Spalt, durch den Lichteinfall möglich ist.

    Mehr Informationen
    Zurücksetzen
    Zurücksetzen

    Vorsatzprofil im Detail

    Halbrundes Vorsatzprofil

    Durch ein Vorsatzprofil kann das Aussehen der Führungsschienen an runde und halbrunde Vorbaukästen angepasst werden.

    Die Verwendung dieser Führungsschienenblenden ist nur in Verbindung mit Führungsschienen vom Typ 53/22 (Standard FS), 53/34 (versetzte FS), 53/60 (mit Montagelappen) sowie 53/43 IS (integrierter Insektenschutz) möglich.

    Mehr Informationen
    Zurücksetzen

    Für die Bohrungen der Führungsschienen gibt es drei Möglichkeiten - Bohrungen durch die Hohlkammer, durch die Nut oder aber ohne Bohrungen, wenn Sie selber Bohrungen gemäß Ihrer örtlichen Gegebenheiten machen wollen.

    Rollladen Führungsschiene mit Bohrung durch die Hohlkammer

    Durch die Hohlkammer:

    Die Verschraubung erfolgt bei Laibungsmontage im Fensterrahmen oder bei Montage auf der Laibung im Mauerwerk.

    Rollladen Führungsschiene mit Bohrung durch die Nut

    Durch die Nut:

    Die Verschraubung erfolgt seitlich in der Laibung.

    Rollladen Führungsschiene ohne Bohrung

    Ohne Bohrungen:

    Die Führungsschienen werden ohne Vorbohrungen geliefert.

    Bei Bohrung durch die Hohlkammer werden die Bohrlöcher mit Plastikstopfen in Schienenfarbe verschlossen (im Lieferumfang enthalten).
