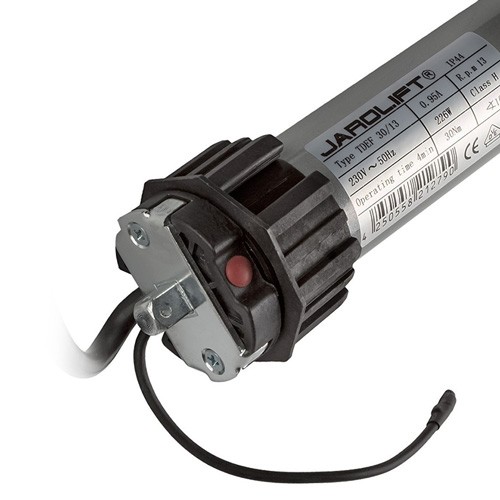

Jarolift Elektronischer Funk-Rolladenmotor TDEF

Merkmale

• TDEF Funk-Motoren mit Zugstärke und Schlüsselweite nach Wahl
• integrierter Funkempfänger mit Rolling Code
• Einstellung der Endpunkte mittels Fernbedienung
• Externer 1-Phasentaster anschließbar

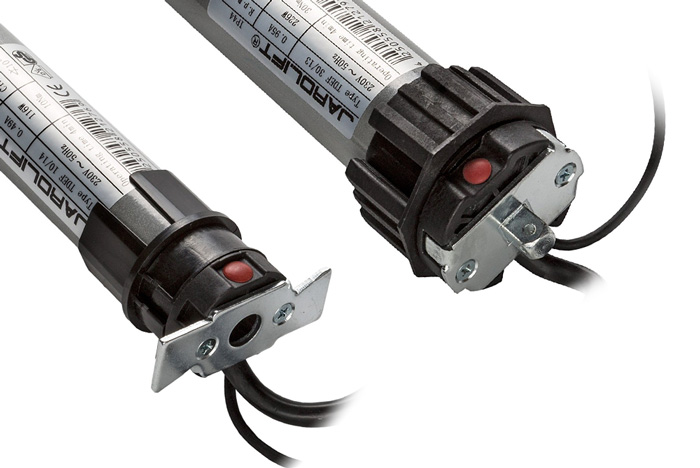

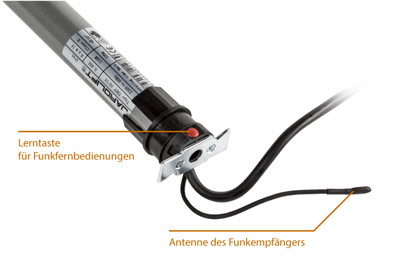

• Lerntaste für Fernbedienungen am Motorkopf
• Blockiererkennung, Anfrier- und Überlastungsschutz
• Stopp- und Endpunktabschaltung durch elektromagnetische Scheibenbremse
• extrem leise dank Planetengetriebe aus Sintermetall
• auf über 15.000 Bewegungszyklen getestet, TÜV und RoHS zertifiziert! / 7 Jahre Garantie

Integrierter Funkempfänger mit Rolling Code Technologie

Der Funk-Rollladenmotor TDEF garantiert dank integriertem Rolling Code Funkempfänger ein
Höchstmaß an Sicherheit. Dieser generiert einen sich ständig wechselnden, algorithmischen
66-Bit Code mit Trillionen Codekombinationen.
Der Rolling Code ist dem Benutzer selber unbekannt und kann nicht einfach nachgeahmt /
manipuliert werden.

Sie müssen den oberen und unteren Endpunkt nicht mehr
umständlich an Drehrädchen am Motor einstellen, sondern können
diese nun bequem über einen JAROLIFT Funkhandsender
einlernen.

Ebenso müssen die Motoren bei vielen Herstellern zur
Programmierung stromlos geschaltet werden. Dies ist besonders
umständlich, wenn ein oder mehrere Motoren bereits angeschlossen
und auf der gleichen Sicherung geschaltet sind.

Dank der JAROLIFT TDEF Funkmotoren müssen so keine
Sicherungen mehr herausgenommen oder die Anschlusskabel
aufgetrennt werden um einen Sender einzulernen!

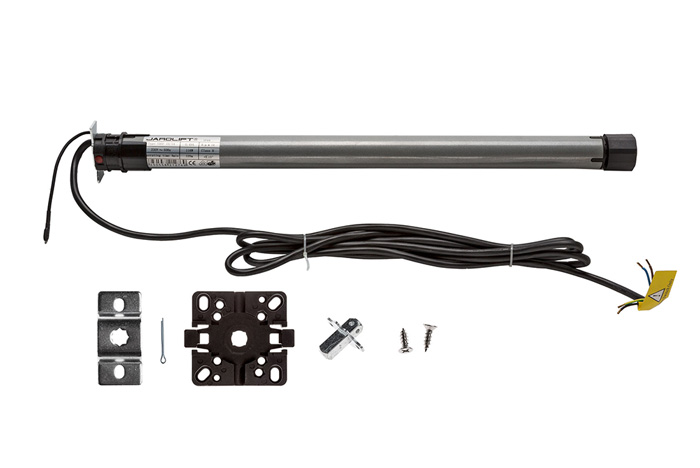

Zubehör inklusive

Passend zur Wahl des Rohrmotor-Modells ist bereits ein Standard
8-Kant Wellenadapter im Lieferumfang beigelegt. Die Rohrmotoren
werden zudem mit passenden Standardlagen ausgeliefert.

So ist im Lieferumfang der TDEF SW40 Motoren mit 40 mm
Schlüsselweite bereits ein Motor-Klicklager und ein Sternlager

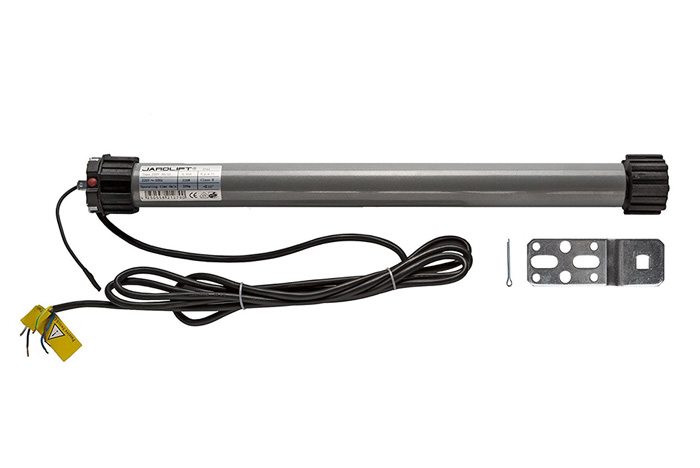

enthalten während den SW60 Motoren, also mit 60mm
Schlüsselweite, ein Motor-Flachlager beiliegt.


So ermitteln Sie den geeigneten Rollladenmotor

Das Rollladengewicht anhand folgender Behanggewichte und Materialart ermitteln...

• Behangmaterial aus Kunststoff: 4,5 kg/m²
• Behangmaterial aus Aluminium: 5,5kg/m²

... und in die Formel zur Errechnung des Rollladengewichts einsetzen!

• Rollladengewicht = Rollladenfläche (Rollladenhöhe x Rollladenbreite) x Gewicht des
  Behangmaterials x 110 % ( 10 % Reibungsverlust)

Beispielrechnung: Sie haben ein Fenster (1,20 m Breite und 1,20 m Höhe) mit einem Kunststoff Rollladenbehang ausgestattet, den Sie mit einem Rollladenmotor elektrifizieren möchten:

• Die Rollladenfläche wird durch Multiplikation von Breite und Höhe errechnet: 1,20 m x 1,20 m = 1,44 m²
• Die Rollladenfläche wird mit dem Kunststoff-Behangmaterial multipliziert: 1,44 m² x 4,5 kg/m² = 6,48 kg
• Nun werden noch 10 % Reibungsverslust bzw. Zugwiderstand hinzugerechnet: 6,48 kg x 110 % = 7,13 kg

Das Ergebnis:
Bei einem Rollladenbehang mit einer SW40 Achtkantwelle (Schlüsselweite = 40mm) genügt der JAROLIFT TDEF 10/14 (bis 27 kg Zugkraft). Bei einer SW60 Achtkantwelle (Schlüsselweite = 60 mm) reicht Ihnen die Zugkraft des JAROLIFT TDEF 10/13 (bis 27 kg Zugkraft) um die 7,13kg zu heben.

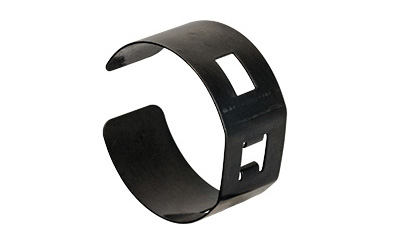

Unsere Empfehlung - Einhängeklammern

Beim Einhängen von Sicherungsfedern in eine Stahlwelle ragt der Schwalbenschwanz nach
innen und kann bei einer SW40 Welle den Motor zerkraten - was sogar bis hin zu starken
Beschädigungen des Motors führen kann.

Damit der Rollladenmotor nicht beschädigt wird empfehlen wir Ihnen beim Einbau eines
Motors in eine Welle mit 40er Schlüsselweite die Verwendung von Einhängeklammern.
