Doppelblocklager

Fertigkastenlager und Rolladen Kugellager

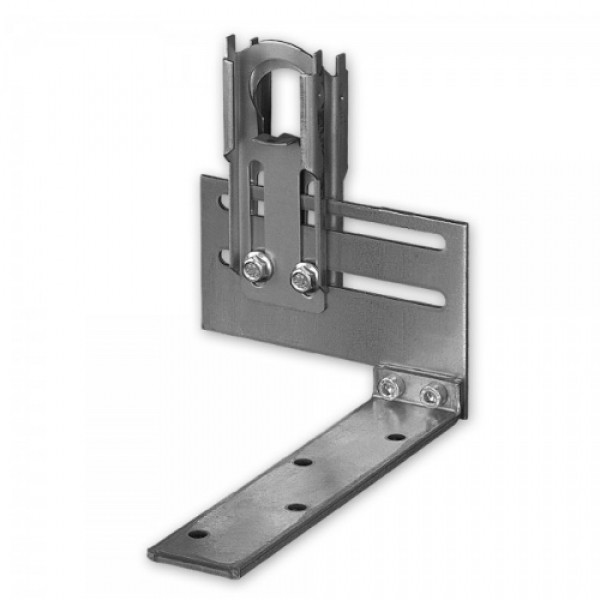

Doppelbocklager, Mittellager, verzinkt

Die angebotenen doppelbocklager benötigen Sie, wenn Sie 2 Rollladenpanzer in einem Rollladenkasten verbauen wollen.
Die beiden Rollläden werden getrennt bedient.

Die Lager werden auf dem Fensterrahmen verschraubt.
Fünf Bohrungen erlauben eine problemlose und feste Montage auf dem Trägermedium.

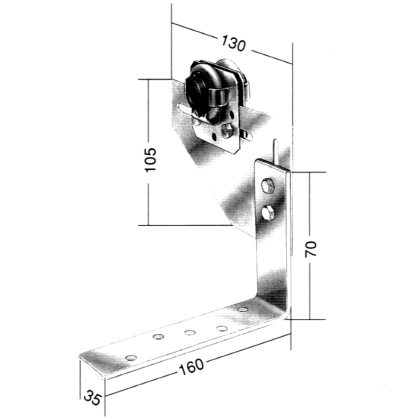

Abmessungen der Doppelbocklager mit 2 Lagerschalen

Schmale Version: Breite = 35 mm Trägerwinkel: Länge = 160 mm Höhe = 70 mm Seitenausladung = 130 mm Lagerplatte für Kugellager: Breite = 130 mm Höhe = 105 mm

Breite Version: Breite = 40 mm Trägerwinkel: Länge = 200 mm Höhe = 155 mm Seitenausladung = 140 mm Lagerplatte für Kugellager: Breite = 140 mm Höhe = 85 mm

Beide Lager haben Aufnahmen für zwei Kugellager mit D = 40 mm, die beiden Kugellager sind im Preis enthalten.

Die Lager sind höhenverstellbar und können horizontal ausgerichtet werden.
