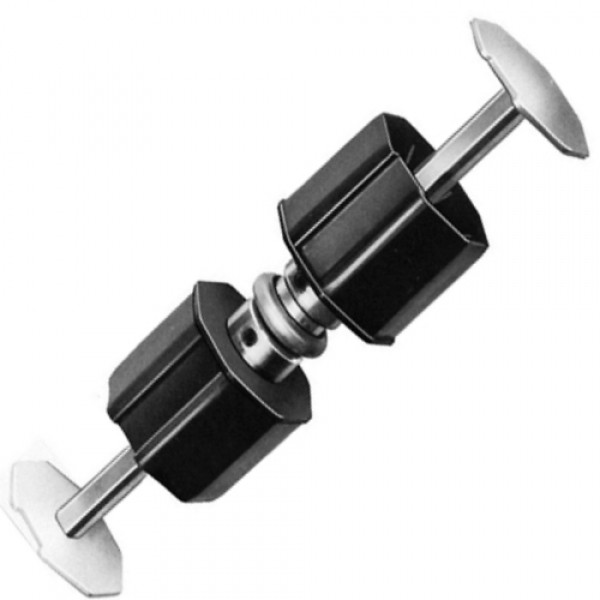

Doppelwellenbolzen SW 60

Walzenkapsel für die Rolladen Welle SW 60

Verzinkter Doppelwellenbolzen mit 2 verschiebbaren Walzenkapseln

Integriertes Kugellager SW 40

Der Doppelwellenbolzen hat zwei verstellbare Walzenkapseln.
Sie können über einen stabilen, verzinkten Vierkant verschoben und mit je einer Madenschraube gesichert werden. Dadurch lässt sich der Wellenbolzen an die baulichen Gegebenheiten anpassen.

Durch die beiden angeschweißten Achtkant ergeben sich zusätzliche Haltepunkte in der Rollladenwelle.

Auf der Vierkant Achse befindet sich ein Kugellager mit 40 mm Außendurchmesser und einer 12 mm Innenbohrung.

Die Doppelkapsel verwenden Sie, wenn Sie zwei Rollläden über einen Antrieb bedienen wollen.

Sie benötigen dazu ein Mittellager.

Die Mittellager haben 2 Lagerschalen.
Damit lassen sich geteilte Rollläden über 2 Antriebe bedienen.
Möchten Sie die Rollläden über einen Antrieb bedienen, entfernen Sie eine der Lagerschalen und verwenden Sie den Doppelwellenbolzen.
